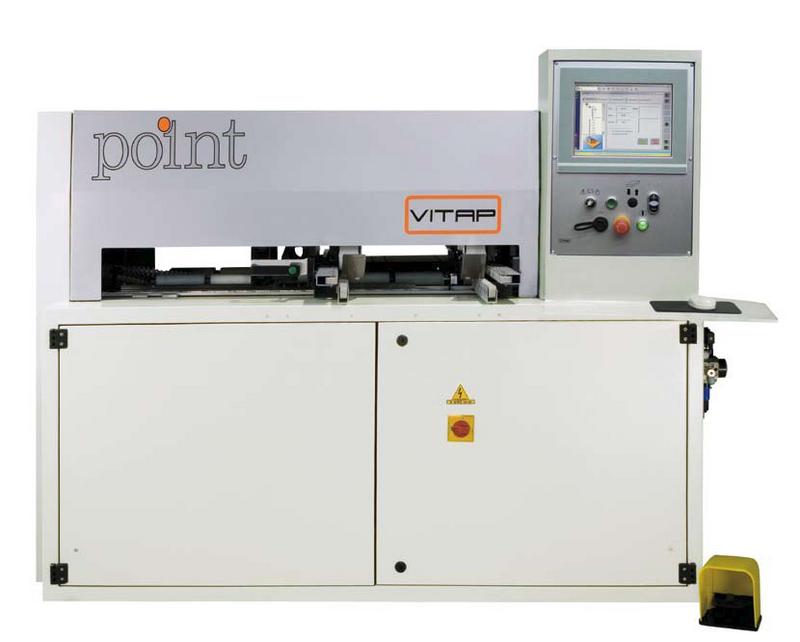

VITAP модель POINT

Описание станка:
- Заготовка загружается продольно и транспортируется посредством системы параллельных ременных транспортеров (ось X), которые поддерживают панель с обеих сторон. Нижняя сверлильная головка перемещается по осям Y и Z.
- Макс. размеры заготовки: Длина 2800 мм, Ширина 720 мм, Толщина 40 мм ( с любым видом инструмента)
- Мин. размеры заготовки: Длина 250 мм, Ширина 150 мм, Толщина 12 мм

Станок состоит из:
- сверлильная головка с 8 независимыми вертикальными шпинделями.
- 2 пары горизонтальных шпинделей.
- боковой толкатель с предварительной подачей следующей заготовки для наилучшего позиционирования по нулевой точке.
- система сверления по все ширине заготовки (ось Y) без повреждения системы транспортеров.
- лазерный датчик (с управлением ЧПУ) для замера данных конца заготовки для создания двойной нулевой точки на 2 концах заготовки для обеспечения идеальной стыковки вертикальных и горизонтальных заготовок одного изделия.
- позиционирование осей: ось Х посредством бесщеточного мотора с зубчатой передачей и шпинделями новых видов для достижения высокой точности — ось Y посредством бесщеточного мотора с зубчато-реечной передачей и высокоточным винтовым зубчатым колесом — ось Z посредством бесщеточного мотора и шариковой втулки.
Управление ЧПУ:
- цветной ЖК экран диагональю 6,4 дюйма
- программы создаются с помощью системы параметрического автоматизированного проектирования и черчения (CAD system)
- карта инструментальной наладки
- USB порт для загрузки программ
- 3 уровня доступа с паролями (оператор/наблюдатель/помощник)
- установка параметров
- конфигурация траектории рабочего движения
- сохранение всех файлов со всеми данными
- форма ввода данных с графической поддержкой для основных операций
- макропрограммирование
- постоянное отображение основных данных на дисплее
- перечень работ
- перекрестный контроль между параметрами и операциями, который необходимо выполнить
