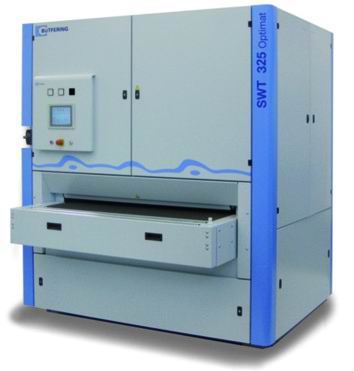

BUTFERING Optimat SWT 325 QC

Описание базы станка:

• Постоянная высота прохода заготовок (900 мм) благодаря возможности перестановки верхней части станка (3 - 160 мм) при помощи 4-х шпинделей с трапецеидальной резьбой.
• Вакуумный стол транспортера. Система создания вакуума с вентилятором, интегрированным в станину, включая аспирационный патрубок.
• Специальное защищенное место для хранения запасных щеток.
• Привод шлифовальной ленты с электронным, не изнашивающимся, тормозом.
• Привод абразивной ленты с электронной осцилляцией.
• Пневматическое устройство натяжения шлифовальной ленты с интегрированным устройством выравнивания кромок шлифовальной ленты.
• Цветной сенсорный экран Touch-Screen с графической поддержкой и памятью на 200 шлифовальных программ.
• Оптическое, бесконтактное управление шлифовальной лентой по четырем датчикам.
• Защитное отключение станка при открытии боковых дверей и при толщине заготовок, превышающей допустимые значения, для защиты обслуживающего персонала, станка и заготовок, включая оповещение в прямом тексте на табло управления.
• Скорость конвейерной ленты с бесступенчато регулируемым по частоте приводом 2,5 - 13 м/мин.
• Финишная чистящая щетка с приводом на выходе из станка с аспирационным патрубкам Ø 140 мм. Подготовленное место для установки одной из следующих опций:
  1. 1) Scotch-Brite щетки или структурирующей щетки.
  2. 2) устройство очистки заготовок с ионизацией для нейтрализации электростатического напряжения, для более качественной очистки заготовки, включая систему очистки с вращающимися соплами.
• Обрезиненные допрессовывающие ролики.
• Дополнительный шлифовальный язычок с мягким войлоком для промежуточного шлифования лаковых покрытий.
• Все электрические переключающие элементы в исполнении, соответствующем требованиям VDE.
• Станок проверен на выделение пыли и по всем пунктам соответствует директивам ЕС по станкам (СЕ).

Шлифовальные агрегаты:

Агрегат 1: Q - поперечный шлифовальный агрегат, состоит из:

• работающей внутри узла фетровой лентой
• скорость ленты 16 м/сек
• одна сегментная балка с электромагнитным управлением, для чистового шлифования и шлифования лака
• устройство обдува шлифовальной ленты, с управлением от заготовки

Агрегат 2: C - комбинированный шлифовальный агрегат, состоит из:

• агрегат с автоматической блокировкой,
• скорость ленты 2 - 18 м/сек с бесступенчатой регулировкой
• один переставляемый по высоте, автоматически устанавливаемый профилированный стальной контактный вал с компенсацией зернистости для точного калибрования
• одна сегментная балка с электромагнитным управлением, для белого шлифования и шлифования лака
• устройство обдува шлифовальной ленты (две обдувочные штанги), с управлением от заготовки

Технические характеристики:

Необходимое дополнительное оснащение:

№ 1135 - Вариатор скорости ленты на Q-агрегат

Скорость ленты - регулируемая 2-16 м/с.

№ 2011 - Щетка на выходе

• Щетка на выходе станка для удаления пыли.
• Патрубок диаметром 140 мм
• Производительность аспирации 1100 м3/ча

№ 8336 - Документация на русском языке

• Руководства по эксплуатации на русском языке рекомендации по эксплуатации и техническому обслуживанию.
• Каталог и рисунки запчастей, пневмосхемы, электросхемы на английском языке.
• в печатном варианте формата А4. только для оборудования с 2004 года выпуска.
