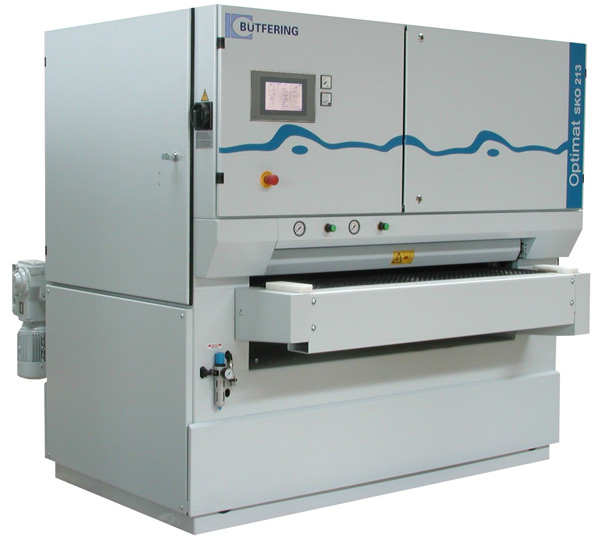

BUTFERING Optimat SKO 213 RC

Широколенточный калибровально-шлифовальный станок.

Технические характеристики:

Рабочая ширина	1350 мм
Ширина шлифовальной ленты	1370 мм
Длина шлифовальной ленты	1900 мм
Мощность привода конв. ленты	1 кВт
Мощность привода первого агрегата	18,5 кВт
Мощность привода второго агрегата	15 кВт
Общая потребляемая мощность	36 кВт
Рабочее напряжение	400 В - 50 Гц - 3 фазы
Подключение сжатого воздуха:	не менее 6 бар
Потребление сжатого воздуха	20 л/мин
- при вкл. обдуве шлифовальной ленты	550 л/мин
Скорость воздуха в системе аспирации	20 м/сек
Производительность аспирации	7280 куб. м³/час
Длина/ширина/высота станка	1735 / 2000 / 2040 мм
Вес станка	3300 кг
Сторона смены шлифовальной ленты	левая
Постоянная высота прохода заготовок (900 мм) благодаря возможности перестановки верхней части станка (3 - 150 мм) через 4 шпинделя с трапециидальной резьбой.

1 шлифовальный агрегат состоящий из: автоматически устанавливаемый профилированный стальной контактный вал с компенсацией зернистости, диаметром 240 мм, для точной калибровки, скорость шлифовальной ленты 18 м/сек.
1 комбинированный шлифовальный агрегат, c без ступенчатой регулировкой скорости ленты 2 - 18 м/сек, состоит из: один переставляемый по высоте, обрезиненный профилированный контактный вал, жесткостью 85 по Шору с компенсацией зернистости для точного калибрования и патентованной прижимной балкой с электронным управлением, ширина сегментов 35 мм, не требующая ухода система СPS с программируемым управлением сегментов включая систему обдува шлифовальной ленты, управляемой от заготовки.

Полная подготовка для установки вакуумной системы: в рабочем столе и конвейерной ленте подготовлены отверстия для подключения вакуумной системы, подготовлены все электрические разъемы и патрубки. В случае потребности вакуума требуется докупить только вентилятор.
Защищённая укладка для дополнительного шлифовального язычка в станине станка.
Автоматический контроль толщины заготовок и устройство для автоматического измерения толщины детали по всей рабочей ширине на входе в станок.
Привод шлифовальной ленты с электронным, не изнашивающимся тормозом.
Оптическое, бесконтактное управление шлифовальной лентой.
Пневматическое устройство натяжения шлифовальной ленты с интегрированным устройством выравнивания кромок шлифовальной ленты.
Пульт управления «Touch Screen» с индикацией открытым текстом и 125 программируемыми картами памяти для полностью автоматического управления станком.
Защитное отключение станка при открытии боковых дверей и при толщине заготовок, превышающей допустимые значения, для защиты обслуживающего персонала, станка и заготовок, вкл. контрольные лампочки для извещения о готовности станка к эксплуатации.
Скорость конвейерной ленты с без ступенчато регулируемым по частоте приводом 2,5 - 13 м/мин.
Финишная щетка с собственным приводом на выходе из станка.
Аспирационные патрубки для шлифовального агрегата для гарантированного поддержания значения ПДК.
Оптимальная подача заготовок при помощи подпружиненных прижимных роликов до и после распознавания заготовок, а также перед, позади и между шлифовальными агрегатами.
Все электрические переключающие элементы в исполнении, соответствующем требованиям VDE.
Станок проверен на выделение пыли и по всем пунктам соответствует директивам ЕС по станкам (СЕ).

Дополнительно

Номер: 8382 1 штука - Инструкция по эксплуатации

Руководство по эксплуатации, рекомендации по эксплуатации и техническому обслуживанию.
Каталог и чертежи запчастей, пневмо- и электросхемы - на немецком или английском языках
