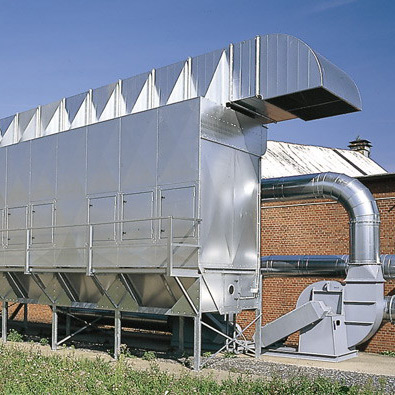

JKF Industri - EX 4-SDF

Промышленная стационарная система аспирации высокого давления JKF Industri - EX 4-SDF предназначена для удаления сыпучих отходов от станков и перемещения их к накопительному бункеру.

Аспирационные системы JKF (Дания) позволяют уменьшить энергозатраты на аспирацию-воздухоочистку в 5...10 раз в зависимости от специфики существующих аспирационно-воздухоочистительных систем и состава оборудования. Степень очистки воздуха в таких системах достигает 99,9%, что позволяет системе работать в режиме рециркуляции воздуха. Таким образом, практически исключается выброс древесной пыли в атмосферу и до минимума снижаются теплопотери. Преимуществом шнековых фильтров является их модульная конструкция, которая делает возможным их быструю замену или дальнейшее наращивание при расширении производства.

Воздух, удаляемый от «пылящего» оборудования, очищается в аппарате и возвращается в помещение. При этом снижается (или вовсе исчезает) необходимость в компенсации удаляемого воздуха приточной вентиляционной системой, что позволяет уменьшить как первоначальные затраты (на монтаж приточной вентиляции), так и последующие эксплуатационные затраты по сравнению с традиционными системами очистки воздуха (в частности, за счет снижения потребления тепла, необходимого для нагрева приточного воздуха).

Расчеты показали, что разница затрат при установке систем аспирации JKF вместо устройств инерционного типа циклонов окупается экономией затрат на топливо за один отопительный сезон при односменной работе цеха.

Таким образом, применение систем аспирации JKF в деревообрабатывающих цехах сводит к минимуму потери тепла и полностью исключает выброс древесной пыли в атмосферу.

Современные системы внутрицеховой аспирации JKF (Дания) обладают высокой производительностью, малошумные, обладают отличными фильтрующими свойствами и сокращают расходы на обогрев цехов в холодное время. Мы можем предложить как отдельные установки для конкретного станка, так и полные системы, обслуживающие всё ваше производство.

Состав оборудования

• Шнековый фильтр высокого давления EX 4-SDF
• Производительность: 20000 м3/час
• Площадь фильтрования: 232 м2
• Шнековые фильтры снабжены регенерационными вентиляторами для очистки мешочных фильтров, работающими в непрерывном режиме работы, что позволяет достичь максимальной степени фильтрации.
• Опорожнение фильтра происходит через шлюзовый затвор.
• Стандартный фильтрующий материал: ткань из полиэфирной пряжи 401 g.
• Корпус фильтра изготовлен из оцинкованных пластин толщиной 1,25 мм и 2 мм.

Шлюзовой затвор JK-50 S

Предназначен для удаления отходов из фильтра

• Материал изготовления: стальная пластина 2-3 мм или чугун;
• 6 лопастей;
• Мощность двигателя: 0,37 кВт;
• Скорость вращения: 20 об/мин;
• Производительность при загрузке 50%: 20 м3/час;

Радиальные вентиляторы

Вентилятор среднего давления (100-550 мм вод. ст.). Позволяет достичь оптимальной скорости вращения крыльчатки и, следовательно, лучшей работы всей системы аспирации. Трансмиссия между двигателем и крыльчаткой обеспечивается системой шкивов, ремней и вала, на котором фиксируется крыльчатка.

JK 55K

• Внешний диаметр: 550 мм
• Самоочищающаяся крыльчатка с обратно направленными лопастями
• Материал изготовления крыльчатки: стальная пластина, толщина 5 мм
• Материал изготовления корпуса вентилятора: стальная пластина, толщина 3 мм
• Мощность двигателя: 30 кВт
• Скорость вращения лопастей: 1950 об./мин
• Производительность: 20000 м3/час
• Давление воздуха: 300 ;мм вод. ст.
• Вес: 500 кг

Размеры аспирационной установки EX 4-SDF:

• длина: 4200 мм
• ширина: 2420 мм
• высота: 5260 мм

Технические условия:

Площадка под аспирационную установку и вентиляторы должна быть залита бетоном марки B-15, толщиной 300 мм. Армирование бетонной плиты – арматурная сетка класса AII Ø12 с шагом 200 мм.

В данный комплект оборудования не входят элементы внутренней и внешней обвязки (воздуховоды, хомуты, крепеж). Предложение данного комплекта оборудования может быть представлено на основании проектных работ.
